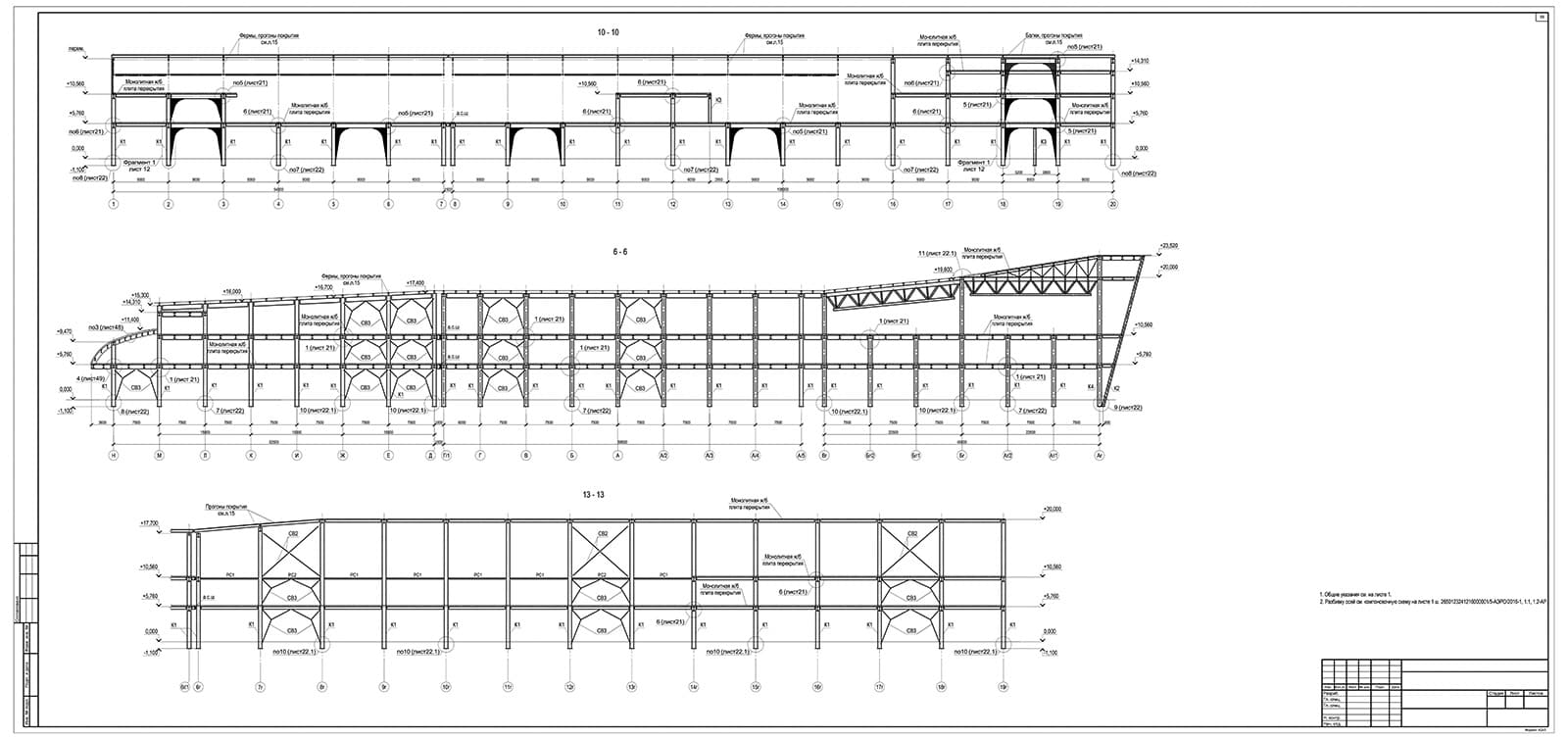

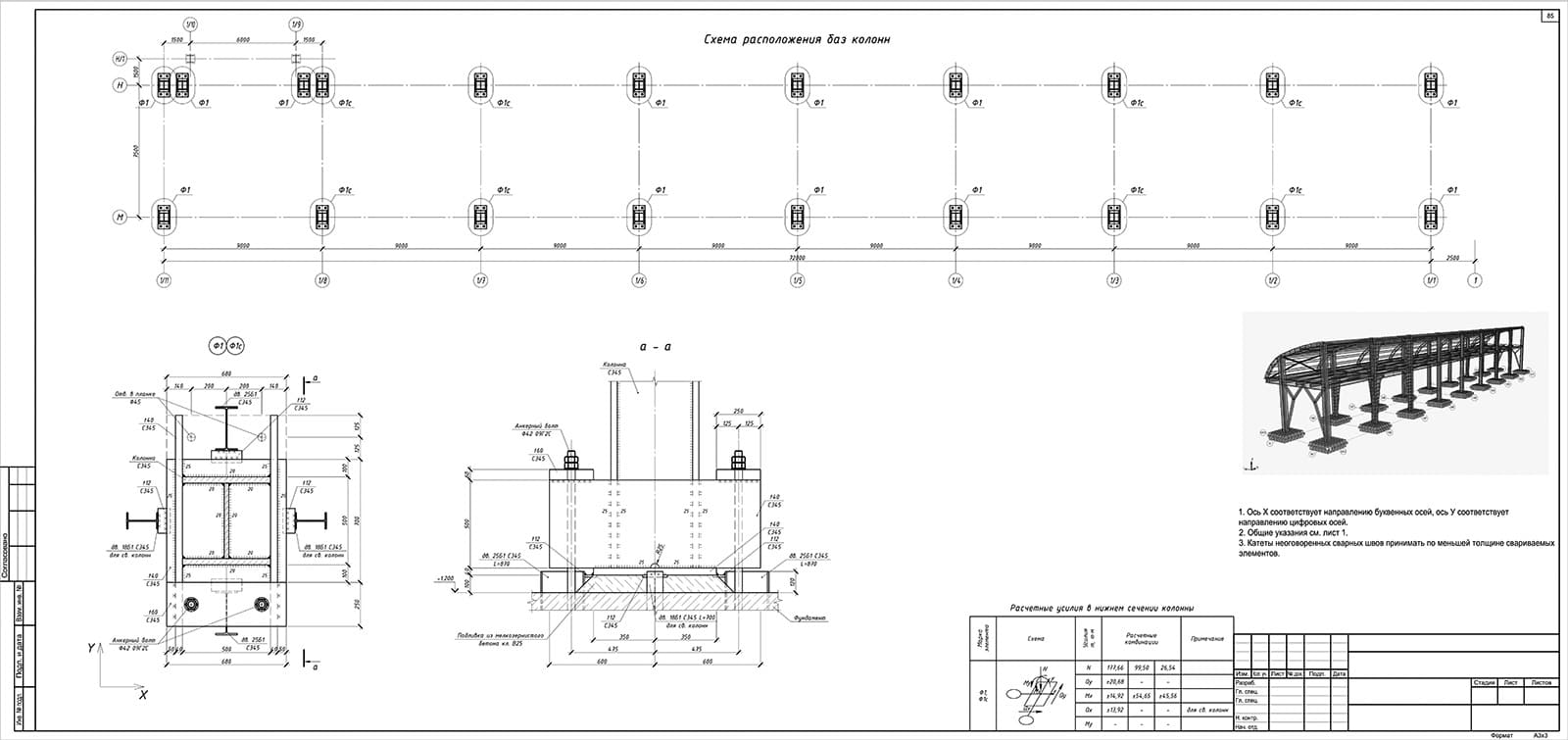

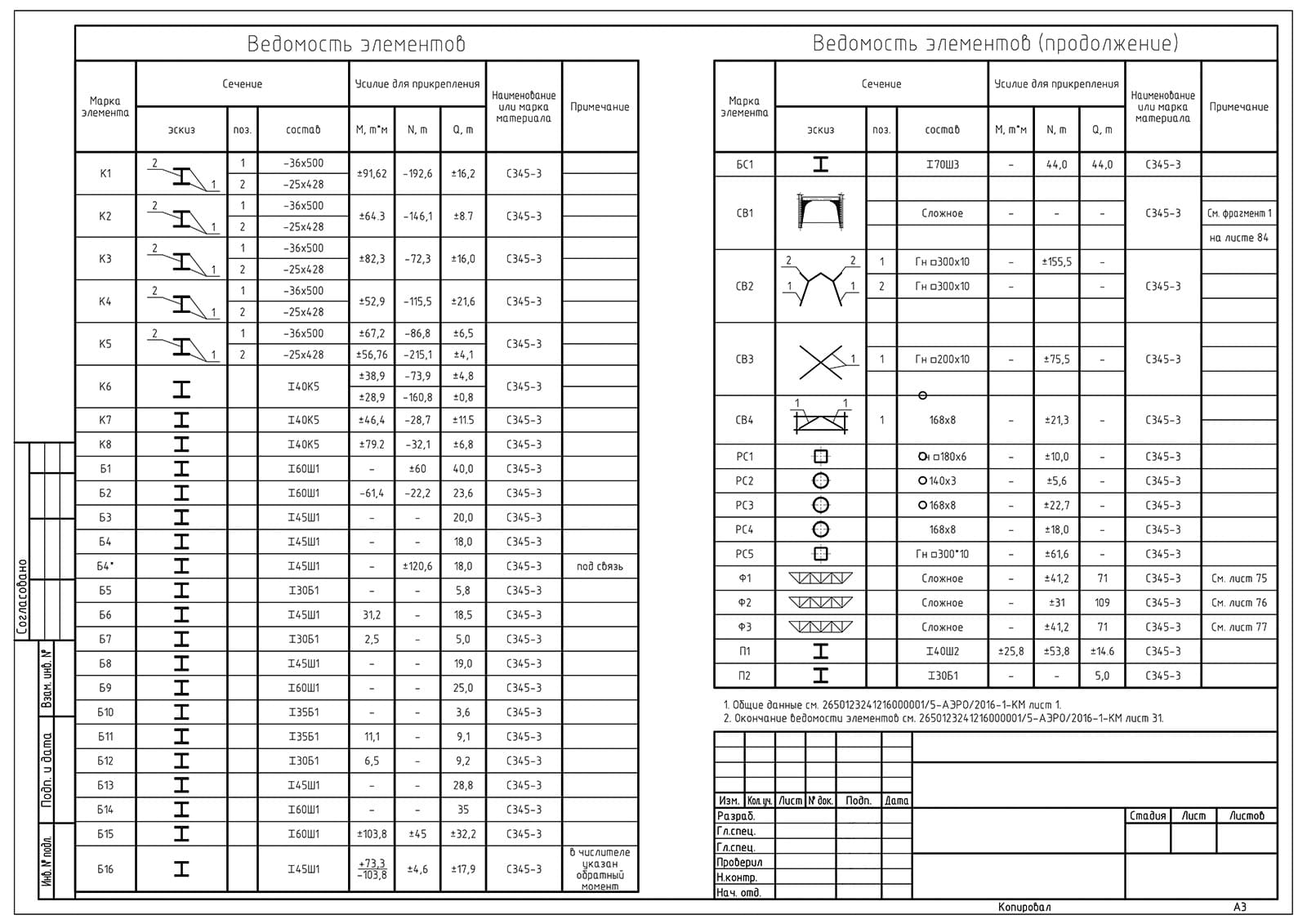

Разработка чертежей раздела КМ (Конструкции металлические)
Чертежи шифра КМ (конструкции металлические) выполняются на основании утвержденного проекта или технического задания Заказчика, и являются частью основанного проекта (П), который помимо КМ включает в себя и другие разделы необходимые для полноценного строительства, от архитектурных решений до благоустройства прилегающей территории.
В этом разделе производится сбор и расчет нагрузок, учитываются климатические условия эксплуатации, особенности конструкции, воздействие с технологическим оборудованием и грузоподъемными механизмами.
Далее, на основании этих расчетов строится конструктивная схема, подбираются необходимые сечения металлопроката, определяется потребность в строительных элементах и материалах, объемах монтажных работ, составляется укрупненная смета.
Конечным этапом разработки чертежей раздела КМ, является оформление проектной документации и передачи ее Заказчику.
Состав раздела КМ:
- Титульный лист;
- Общие данные;
- Нагрузки и воздействия;
- Спецификация используемого металлопроката;
- Чертежи общего вида конструкции;
- Чертежи узлов металлических конструкций.

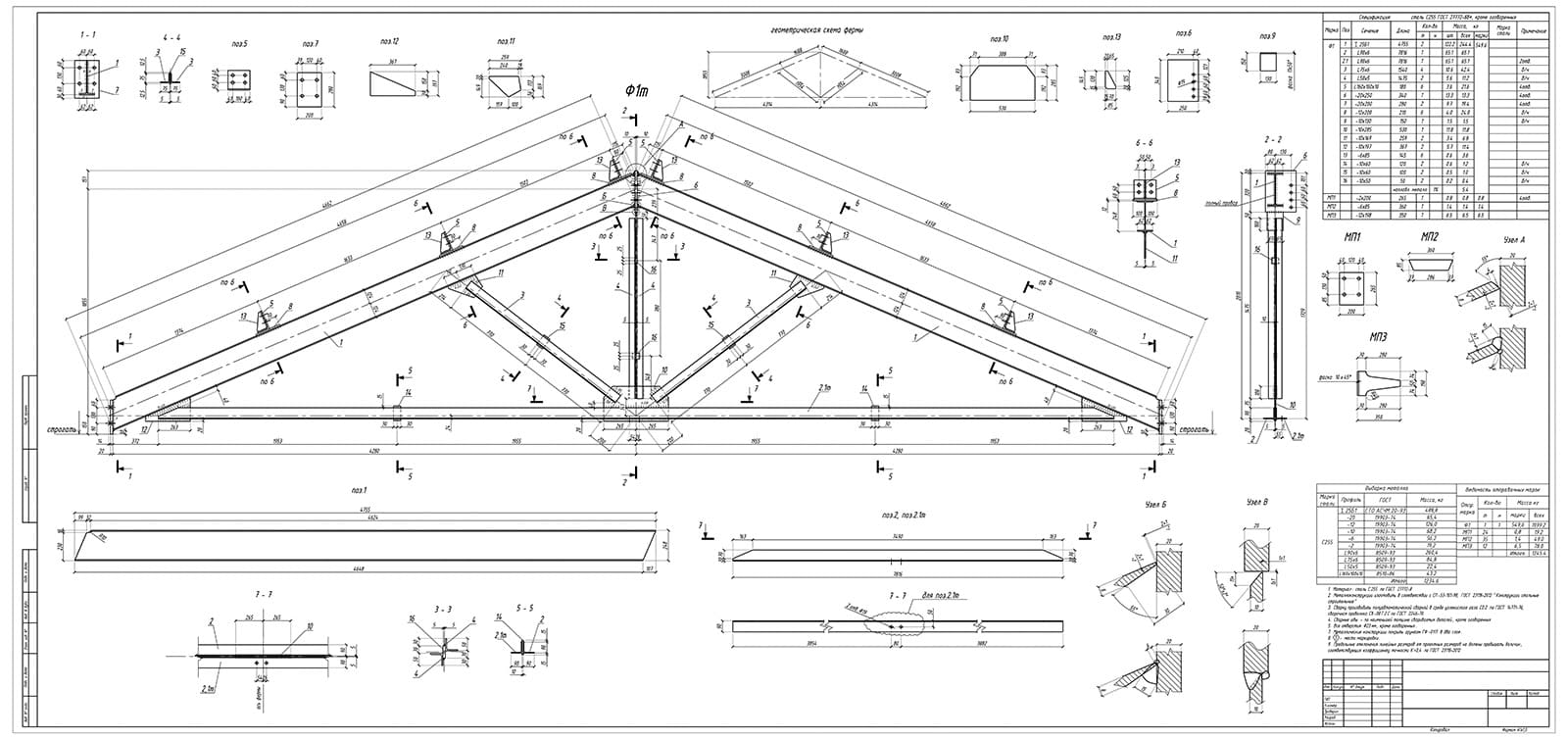

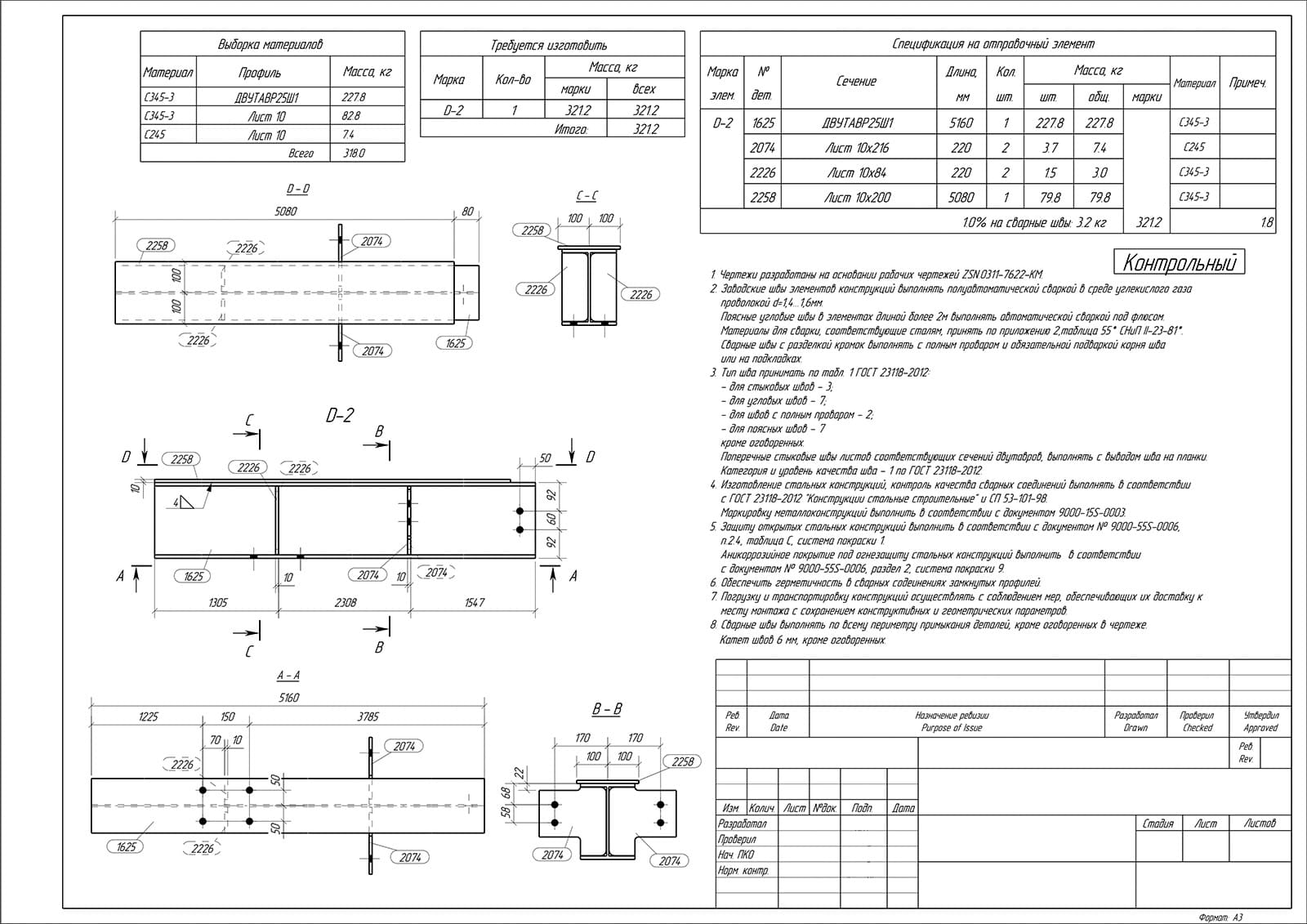

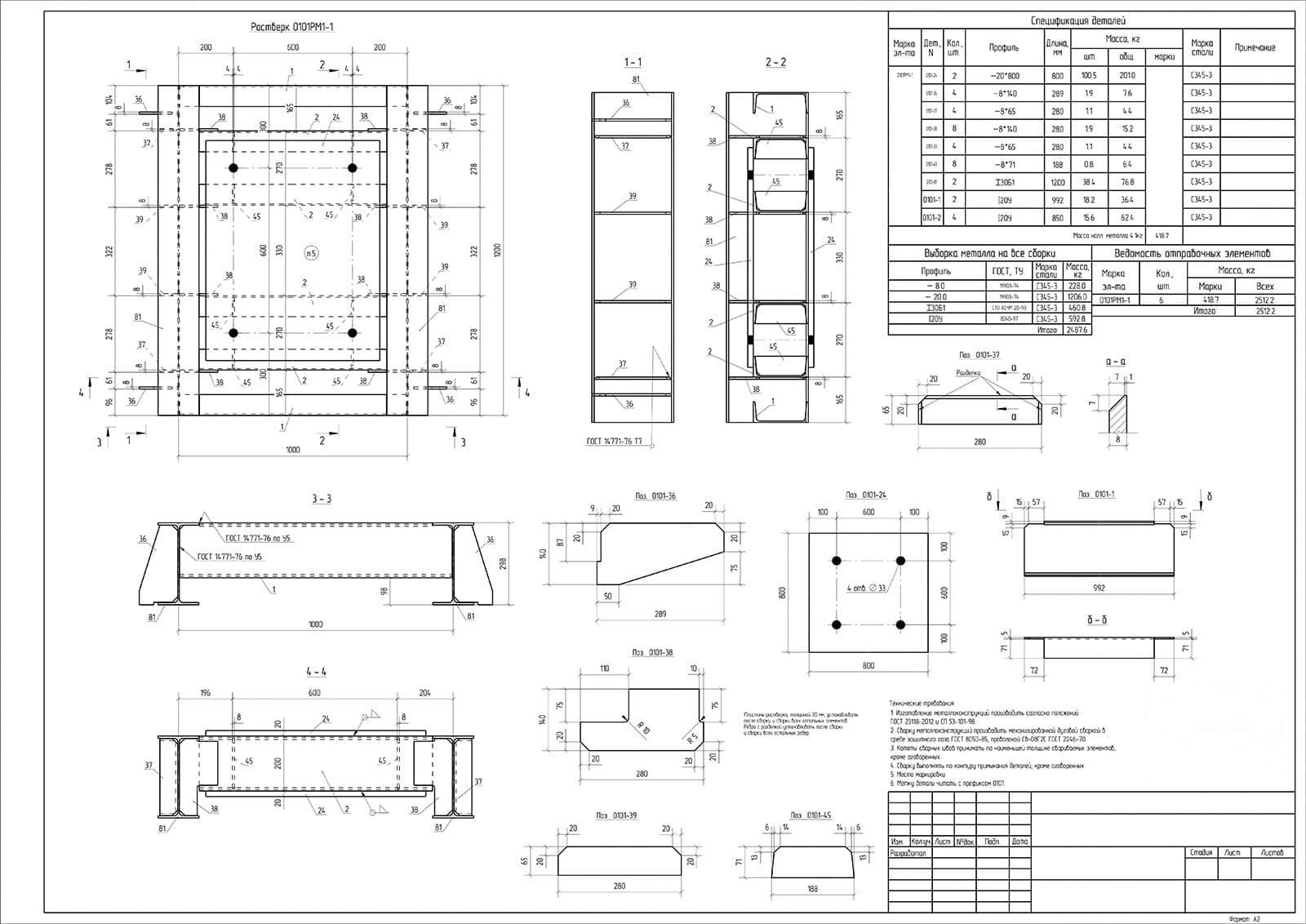

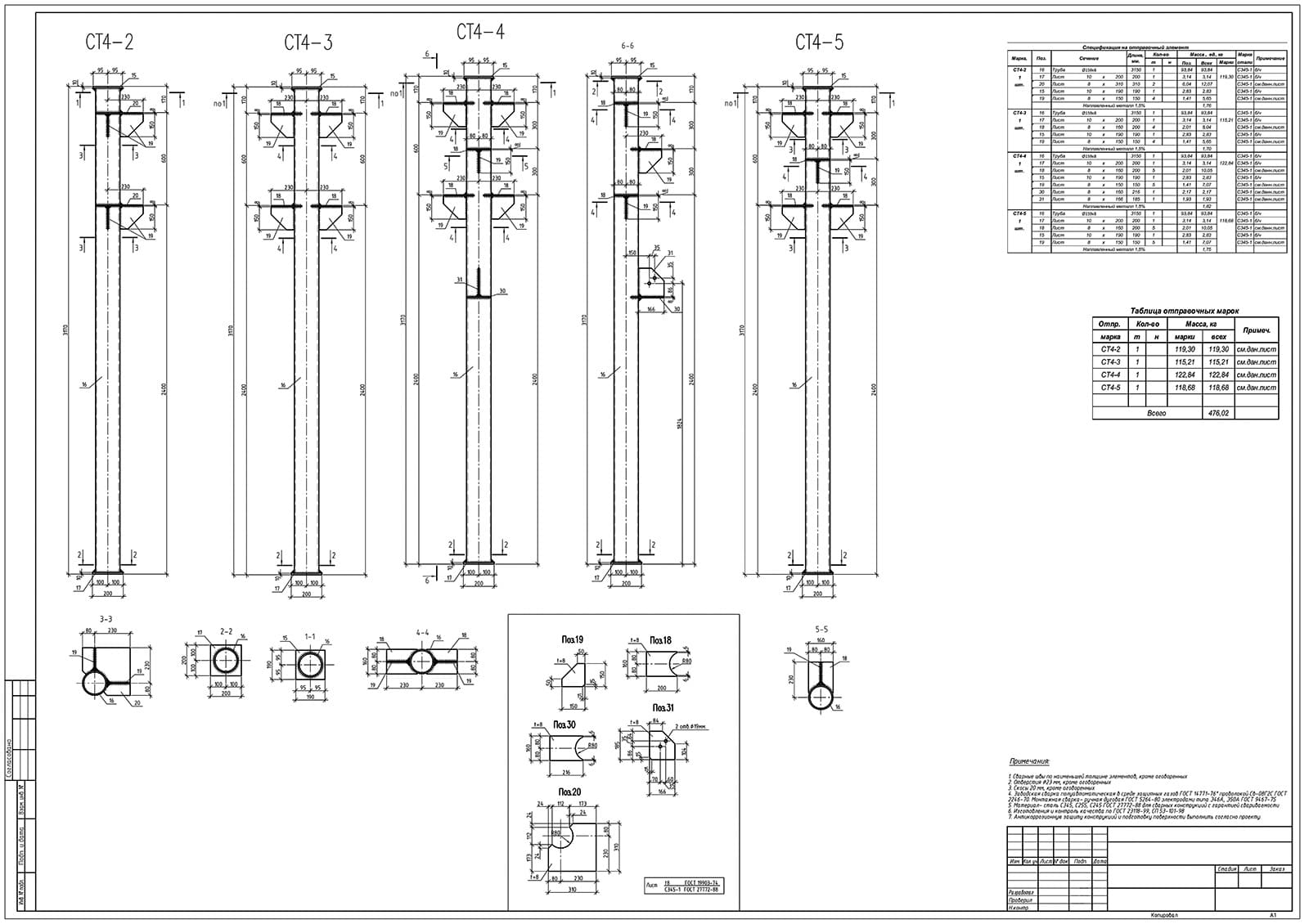

Разработка чертежей раздела КМД (Конструкции металлические деталировочные)
Чертежи шифра КМД (Конструкции металлические деталировочные) разрабатываются на основании комплекта чертежей шифра КМ.
Деталировка, как правило, состоит из двух частей, сборочные чертежи и монтажные чертежи.
Для изготовления конструкций, применяются сборочные чертежи, или как их еще называют – рабочие. Сборка — это изделие из нескольких деталей, выполненное с учетом максимальных габаритных размеров для транспортировки к месту строительства. Эти чертежи, проработаны так подробно и детально, чтобы производственный участок по ним изготовил детали будущего объекта, без дополнительных вычислений размеров и без разработки дополнительных чертежей.
Для монтажа конструкций, применяются монтажные чертежи, в них содержится информация о том, как сборочные элементы соединяются между собой в пространстве, указываются места монтажной сварки и узлы с болтовыми соединениями.
При необходимости, в раздел КМД разрешается вносить изменения и замены марок стали, профиля металлопроката, узлов конструкций и т.д., в отличии от раздела КМ, но только по согласованию с проектной организацией.
Целью разработки чертежей КМД является:
- Предоставление для участка изготовления металлоконструкций чертежей отдельных деталей с указанием всех размеров, привязок, отверстий, степени обработки поверхности, вида лакокрасочного покрытия, количества отправочных марок, марки стали, и т.д.;
- Предоставление для строительно-монтажной участка основных видов, разрезов, планов с указанием маркировки отдельных элементов;
- Предоставление для отдела снабжения выборки металлопроката, метизов, и других материалов.
Состав раздела КМД:
- Титульный лист;
- Общие данные;
- Спецификация отправочных марок;
- Ведомость метизов;
- Указания по изготовлению и монтажу;
- Монтажные схемы;
- Деталировочные чертежи;
- Ведомости деталей.
Цена разработки чертежей разделов КМ и КМД
Конструкторский отдел завода металлоконструкций «МАРКА СТАЛИ» использует самые современные технологии проектирования металлоконструкций. Мы работаем с программными комплексами «Tekla» и «АutoCAD». Главной нашей задачей при проектировании металлоконструкций является снижение металлоемкости каркасов, тем самым уменьшение затрат Заказчика. При необходимости срочной разработки чертежей КМ и КМД, мы производим выдачу чертежей частями, проектируя металлоконструкции параллельно с изготовлением.
Разместив на нашем заводе заказ на проектирование разделов КМ и КМД, вы получаете качественные чертежи, отвечающие всем современным требованиям, по приемлемой цене.
Завод металлоконструкций «МАРКА СТАЛИ» разрабатывает чертежи разделов КМ и КМД, по цене от 1 000 рублей / тонну.
